O型圈是性價比比較高的密封件，O型圈既可用作靜態密封也能用于動態密封，相較于其他的密封件，O型圈所需要空間更少，使得設計以及安裝更容易，因此應用非常廣泛。

下面簡單介紹O圈應用，以及O圈規格和溝槽尺寸設計。

一、O型圈用作靜態密封：

對于O型圈來說，如果在靜態密封作用中沒有可用間隙，那么對于壓力的阻力就沒有一定的限制，所以，它要求公差的選擇應當準確，固定螺絲不能因為高壓擴展而引起間隙。

O型圈如何根據靜態壓力選擇合適的硬度？

當壓力≤160Bar時，選擇70Shore A

當壓力＞160Bar時，選擇90ShoreA

二、O型圈用作動態密封：

它們用于低動態氣壓和類似氣缸或氣動電磁閥。

O型圈如何根據動態壓力選擇合適的硬度？

當壓力≤63Bar時，選擇70Shore A

當壓力＞63Bar時，選擇90ShoreA

三、O型圈表面粗糙度要求：

在動態和靜態密封作用中，其它的兩個最重要的因素是溝槽和工作的表面質量，相比靜態用途，O型圈動態用途對O型圈安裝溝槽表面質量的要求更高。

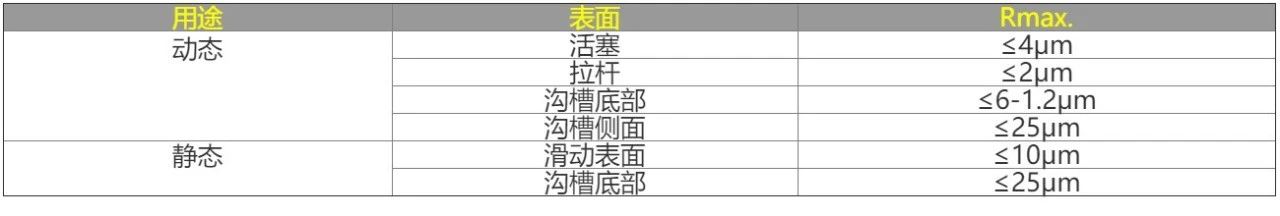

四、O型圈對安裝溝槽粗糙度要求：

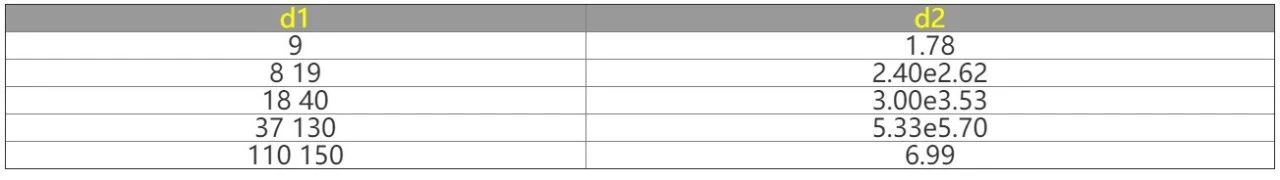

五、O型圈動密封所推薦的橫截面：
